| 系列 | 基座 | 段數 | 減速機型號 | 減速機速比范圍(i) | 電機功率范圍(W) | 電機軸頸(S)mm | 電機軸長(L)mm | 電機輸出止口 | 電機安裝孔PCD | 電機安裝螺紋 | 圖紙下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|

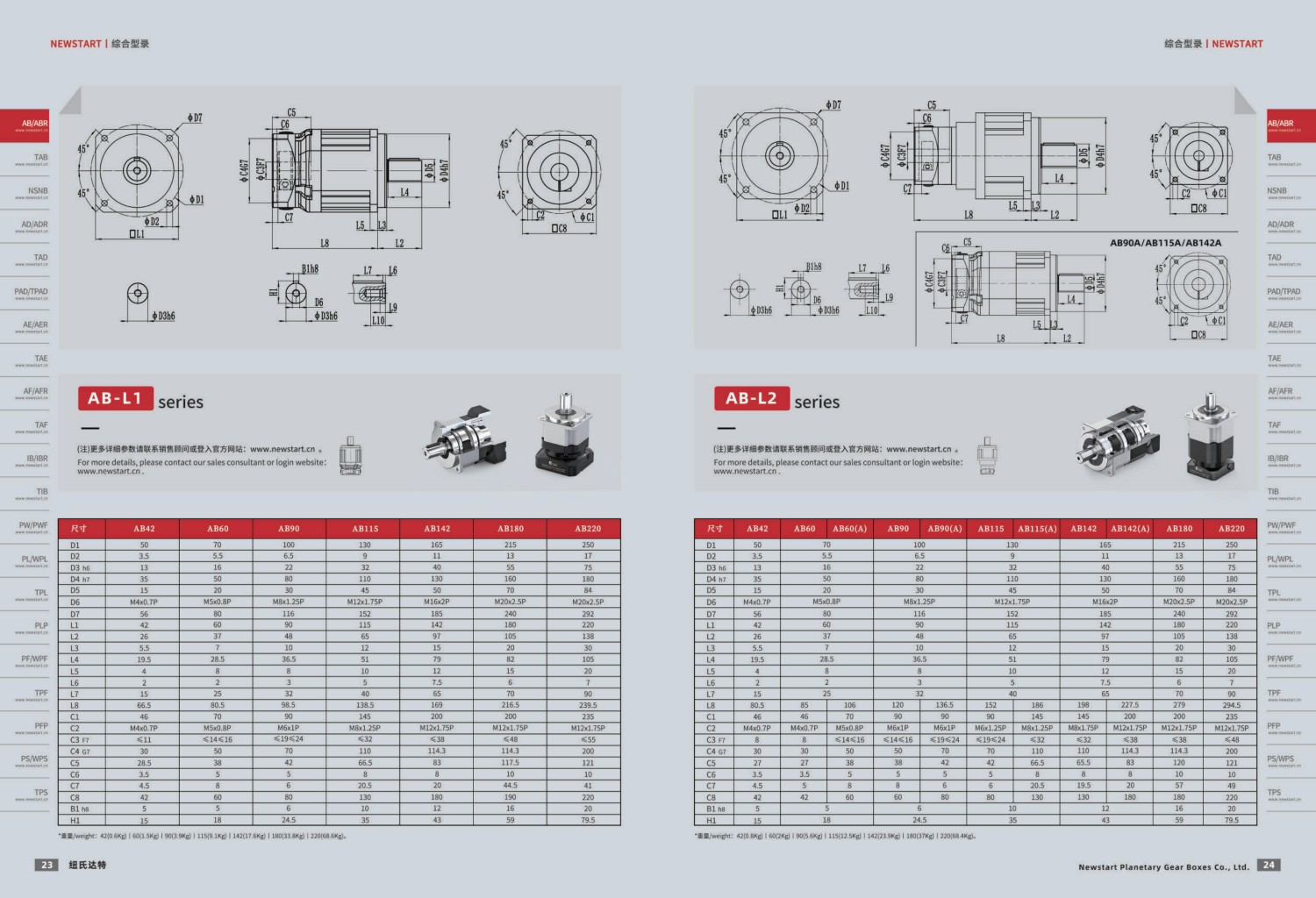

| AB | 42 | L1 | AB42L1-i-P2-S2-8-25-30-45-M3 | PDFSTEPDWG | |||||||
| AB42L1-i-P2-S2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| L2 | AB42L2-i-P2-S2-8-25-30-46-M3 | PDFSTEPDWG | |||||||||
| AB42L2-i-P2-S2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| 60 | L1 | AB60L1-i-P2-S2-14-30-50-70-M4 | STEPDWGPDF | ||||||||
| AB60L1-i-P2-S2-14-30-50-70-M5 | STEPDWGPDF | ||||||||||
| AB60L1-i-P2-S2-8-24-38.1-口47.14-M4 | STEPDWGPDF | ||||||||||
| L2 | AB60L2-i-P2-S2-14-30-50-70-M4 | STEPDWGPDF | |||||||||
| AB60L2-i-P2-S2-14-30-50-70-M5 | STEPDWGPDF | ||||||||||
| 90 | L1 | AB90L1-i-P2-S2-19-40-70-90-M5 | STEPDWGPDF | ||||||||
| AB90L1-i-P2-S2-19-40-70-90-M6 | STEPDWGPDF | ||||||||||
| AB90L1-i-P2-S2-19-40-80-100-M6 | STEPDWGPDF | ||||||||||
| L2 | AB90L2-i-P2-S2-14-30-50-70-M4 | STEPDWGPDF | |||||||||
| AB90L2-i-P2-S2-14-30-50-70-M5 | STEPDWGPDF | ||||||||||
| AB90L2-i-P2-S2-19-40-70-90-M5 | STEPDWGPDF | ||||||||||
| AB90L2-i-P2-S2-19-40-70-90-M6 | STEPDWGPDF | ||||||||||
| AB90L2-i-P2-S2-19-40-80-100-M6 | STEPDWGPDF | ||||||||||
| AB90L2-i-P2-S2-22-58-110-145-M8 | STEPDWGPDF | ||||||||||
| 115 | L1 | AB115L1-i-P2-S2-19-40-70-90-M5 | STEPDWGPDF | ||||||||
| AB115L1-i-P2-S2-19-40-70-90-M6 | STEPDWGPDF | ||||||||||
| AB115L1-i-P2-S2-22-58-110-145-M8 | STEPDWGPDF | ||||||||||
| AB115L1-i-P2-S2-24-58-110-145-M8 | STEPDWGPDF | ||||||||||
| AB115L1-i-P2-S2-35-79-114.3-200-M12 | STEPDWGPDF | ||||||||||
| L2 | AB115L2-i-P2-S2-19-40-70-90-M5 | STEPDWGPDF | |||||||||
| AB115L2-i-P2-S2-19-40-70-90-M6 | STEPDWGPDF | ||||||||||
| AB115L2-i-P2-S2-22-58-110-145-M8 | STEPDWGPDF | ||||||||||
| AB115L2-i-P2-S2-24-58-110-145-M8 | STEPDWGPDF | ||||||||||
| 142 | L1 | AB142L1-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| AB142L1-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| AB142L1-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| AB142L1-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | AB142L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | |||||||||
| AB142L2-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| AB142L2-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||||
| AB142L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| AB142L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| AB142L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| 180 | L1 | AB180L1-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| AB180L1-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| AB180L1-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| AB180L1-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | AB180L2-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | |||||||||
| AB180L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| AB180L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| AB180L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP |
| 系列 | 基座 | 段數 | 減速機型號 | 減速機速比范圍(i) | 電機功率范圍(W) | 電機軸頸(S)mm | 電機軸長(L)mm | 電機輸出止口 | 電機安裝孔PCD | 電機安裝螺紋 | 圖紙下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|

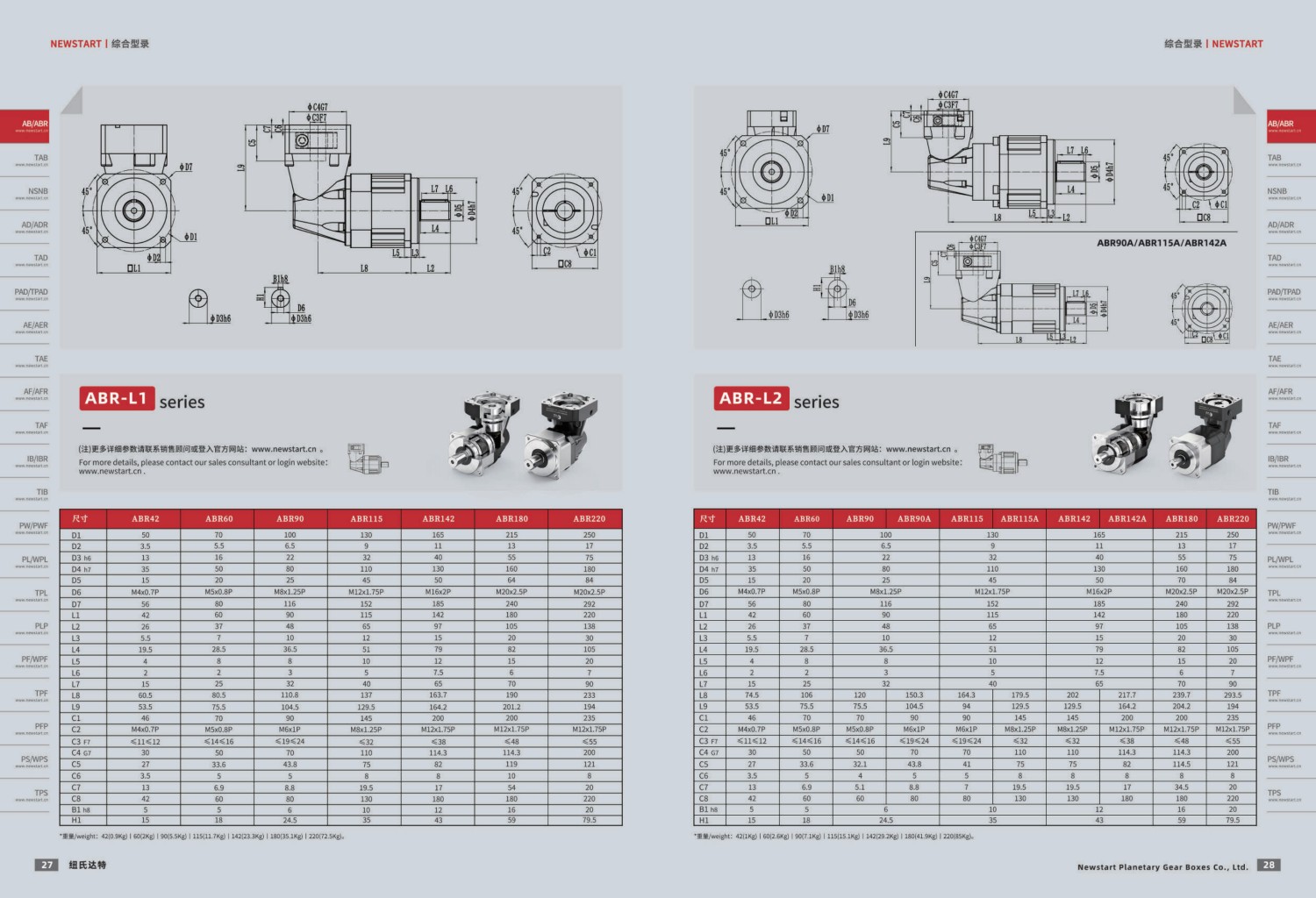

| ABR | 42 | L1 | ABR42L1-i-P2-S2-8-25-30-45-M3 | PDFDWGSTEP | |||||||
| ABR42L1-i-P2-S2-8-25-30-46-M4 | PDFDWGSTEP | ||||||||||
| L2 | ABR42L2-i-P2-S2-8-25-30-45-M3 | PDFDWGSTEP | |||||||||
| ABR42L2-i-P2-S2-8-25-30-46-M4 | PDFDWGSTEP | ||||||||||
L3 | ABR42L3-i-P2-S2-8-25-30-45-M3 | PDFDWGSTEP | |||||||||
| ABR42L3-i-P2-S2-8-25-30-46-M4 | PDFDWGSTEP | ||||||||||
| 60 | L1 | ABR60L1-i-P-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||
| ABR60L1-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | ||||||||||
| ABR60L1-i-P2-S2-8-24-38.1-口47.14-M4 | PDFDWGSTEP | ||||||||||
| L2 | ABR60L2-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| ABR60L2-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| ABR60L2-i-P2-S2-8-24-38.1-口47.14-M4 | PDFDWGSTEP | ||||||||||
| 90 | L1 | ABR90L1-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||
| ABR90L1-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ABR90L1-i-P2-S2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| ABR90L1-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| L2 | ABR90L2-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| ABR90L2-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| ABR90L2-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||||
| ABR90L2-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ABR90L2-i-P2-S2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| ABR90L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| 115 | L1 | ABR115L1-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||
| ABR115L1-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ABR115L1-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR115L1-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR115L1-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ABR115L2-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | |||||||||
| ABR115L2-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ABR115L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR115L2-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| 142 | L1 | ABR142L1-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| ABR142L1-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ABR142L1-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ABR142L1-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ABR142L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | |||||||||
| ABR142L2-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR142L2-i-P2-S2-32-58-130-165-M10 | PDFDWGSTEP | ||||||||||
| ABR142L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ABR142L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ABR142L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L3 | ABR142L3-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | |||||||||
| ABR142L3-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR142L3-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||||
| ABR142L3-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| 180 | L1 | ABR180L1-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| ABR180L1-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ABR180L1-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ABR180L1-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ABR180L2-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | |||||||||
| ABR180L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ABR180L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ABR180L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L3 | ABR180L3-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | |||||||||
| ABR180L3-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ABR180L3-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||||
| ABR180L3-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ABR180L3-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP |
| 系列 | 基座 | 段數 | 減速機型號 | 減速機速比范圍(i) | 電機功率范圍(W) | 電機軸頸(S)mm | 電機軸長(L)mm | 電機輸出止口 | 電機安裝孔PCD | 電機安裝螺紋 | 圖紙下載 |

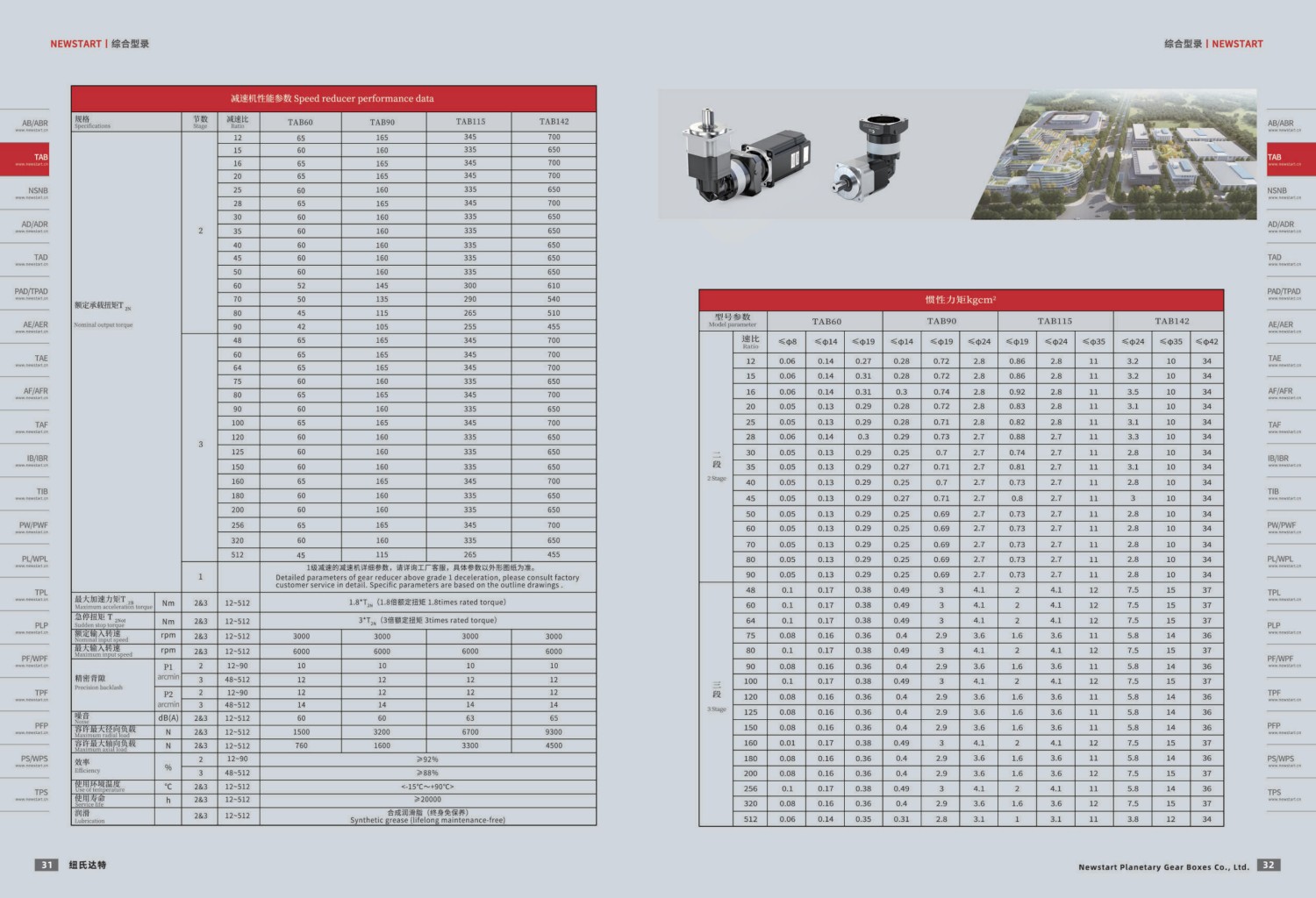

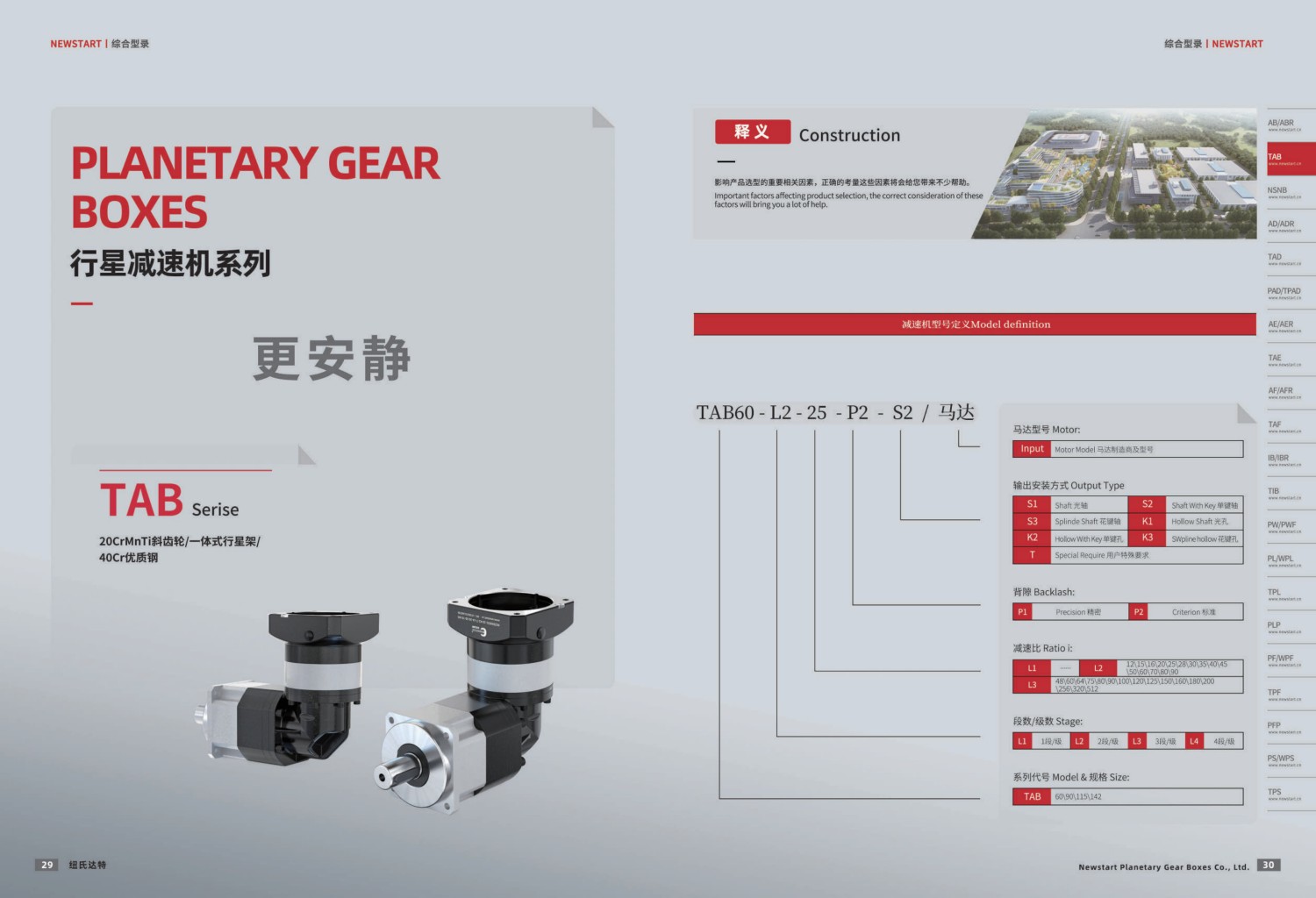

| TAB | 60 | L2 | TAB60L2-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | |||||||
| TAB60L2-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | ||||||||||
| TAB60L2-i-P2-S2-8-24-38.1-口47.14-M4 | PDFDWGSTEP | ||||||||||
| L3 | TAB60L3-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| TAB60L3-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| TAB60L3-i-P2-S2-8-25-30-45-M3 | PDFDWGSTEP | ||||||||||
| TAB60L3-i-P2-S2-8-25-30-45-M4 | PDFDWGSTEP | ||||||||||
| TAB60L3-i-P2-S2-8-24-38.1-口47.14-M4 | PDFDWGSTEP | ||||||||||
| 90 | L2 | TAB90L2-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | ||||||||
| TAB90L2-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| TAB90L2-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||||
| TAB90L2-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| TAB90L2-i-P2-S2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| TAB90L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| L3 | TAB90L3-i-P2-S2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| TAB90L3-i-P2-S2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| TAB90L3-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||||
| TAB90L3-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| TAB90L3-i-P2-S2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| 115 | L2 | TAB115L2-i-P2-S2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||
| TAB115L2-i-P2-S2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| TAB115L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| TAB115L2-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| 142 | L2 | TAB142L2-i-P2-S2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||
| TAB142L2-i-P2-S2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| TAB142L2-i-P2-S2-32-58-130-165-M10 | PDFDWGSTEP | ||||||||||
| TAB142L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| TAB142L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| TAB142L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| 180 | L2 | TAB180L2-i-P2-S2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| TAB180L2-i-P2-S2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| TAB180L2-i-P2-S2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| TAB180L2-i-P2-S2-42-113-114.3-200-M12 | PDFDWGSTEP |
